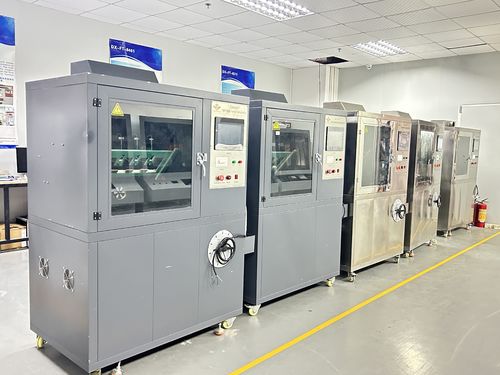

Récemment, Dongguan Chengfeng Testing Equipment a vendu avec succès plusieurs appareils de test de haute précision grâce à leur qualité exceptionnelle et à leur technologie de pointe. Ses produits ont gagné la confiance des clients grâce à leur haute efficacité et précision, générant un accueil chaleureux et entraînant une augmentation continue des ventes.
Machine d'essai de traçage de fuite haute tension CF8427
Champ d'application :
Principalement adaptée pour tester la résistance des produits électriques et électroniques, des appareils ménagers et de leurs matériaux au traçage et à la corrosion électriques, simulant l'utilisation de polluants liquides et d'éprouvettes à surface inclinée à la fréquence du réseau (48Hz -62Hz). Évaluer le niveau de résistance des matériaux d'isolation électrique utilisés dans des conditions environnementales difficiles grâce à la mesure de la résistance à l'électrification et à la corrosion. Sous l'influence de l'humidité et des impuretés dans les produits électriques, des fuites d'isolation peuvent se produire entre des parties chargées de polarités différentes ou entre des parties chargées et le métal mis à la terre. L'arc résultant peut provoquer une panne, un court-circuit ou une érosion du matériau due à la décharge, et même entraîner un incendie. Ce testeur est un test destructif qui simule la situation ci-dessus sur les matériaux isolants, utilisé pour mesurer et évaluer la résistance relative aux fuites et au marquage des isolants sous l'action d'un champ électrique et d'impuretés contenant de l'eau à une tension spécifiée. Il convient aux matériaux d'isolation électrique solides et à leurs produits dans les produits électriques et électroniques, les appareils ménagers, tels que les douilles de relais, les couvercles d'interrupteurs de conversion, les contacteurs, etc.
Conforme aux normes :
Conformément aux exigences de GB/T6553-2014/IEC60587-1984 « Méthode d'essai pour l'évaluation de la résistance des matériaux d'isolation électrique au traçage et à la corrosion dans des conditions environnementales sévères » et DL/T810-2002 « Conditions techniques pour les isolateurs composites à suspension à tige CC ± 500kV », les éléments d'essai de simulation spécifiés dans la norme pour l'essai de traçage de fuite CA/CC des matériaux isolants, applicables au caoutchouc, au plastique et autres matériaux d'isolation électrique tels que la méthode du plan incliné. Norme pour cinq ensembles de testeurs en caoutchouc de silicone et de testeurs en silicone.
Paramètres techniques :
1、Électrode : 0,5 mm d'épaisseur Matériau : acier inoxydable ;
2、Distance entre les électrodes supérieure et inférieure : 50,0 mm ± 0,1 ;
3、Tension d'essai : 100 V-6000 V réglable en continu ;
4、Régulateur de tension : Sortie : réglable de 0～250 V, avec une capacité de 5 KVA ;
5、Lorsque le courant du circuit est de 60 mA, couper la sortie de tension ;
6、Durée de l'essai : 6 heures ;
7、Précision de la goutte : 0,5 % ;
8、Stabilité de la tension : ± 1 % ;
9、Régulateur de tension de haute précision : Sortie CA 220 V. Puissance 6000 W. Précision ± 1 % ;
10、Transformateur d'essai : Capacité 5 KVA. Tension de sortie maximale CA 6000 V (ou CC 6000 V en option) ;
11、Détection de traçage : Selon la norme GB/T6553-2003/4.1.2, appliquer une tension (2,5 kV, 3 5 kV et 4,5 kV) et laisser tomber le liquide contaminé à un certain débit. Si le courant est inférieur à 60 mA pendant 6 heures sans s'écouler, il est considéré comme réussi ;
12、Dispositif de goutte : utilisant une pompe péristaltique de précision Ralph, avec une plage de débit de 0,00185 à 20 millilitres par minute, une vitesse de fonctionnement de 0,1 à 50 tours par minute et une erreur de précision de débit inférieure à 0,5 % ;
13、Tension de sortie : CA/CC (commutable)
14、Boîtier : Fabriqué en acier inoxydable SUS304 (surface brossée) ;
15、Le réservoir d'eaux usées est en acier inoxydable 316 et équipé d'un dispositif d'étanchéité.
16、Le volume est de 0,56 m3, volume du studio : 900 L * 650 L * 950 H (mm) ;
17、Dimensions de l'instrument : 1200 L * 750 L * 1800 H (mm), longueur 750 * largeur 1180 * hauteur 1760 mm, boîte en bois 890 * 1320 * 1900
18、Poids : environ 200 KG
19、Dispositif de commande : Adoption d'un contrôle Siemens PLC + écran tactile Taiwan Weinview, contrôle précis, fonctionnement simple, conception entièrement humanisée, génération automatique de rapports après le test, et une imprimante thermique sur le panneau peut imprimer les résultats des tests en temps opportun ;
20、Nombre de groupes de tests : Cinq groupes (pendant le test, une pompe contrôle un groupe de gouttelettes, et le processus de test ne s'affecte pas mutuellement, ce qui n'est pas courant sur le marché car une pompe contrôle cinq groupes) (peut être testé séparément ou ensemble)
