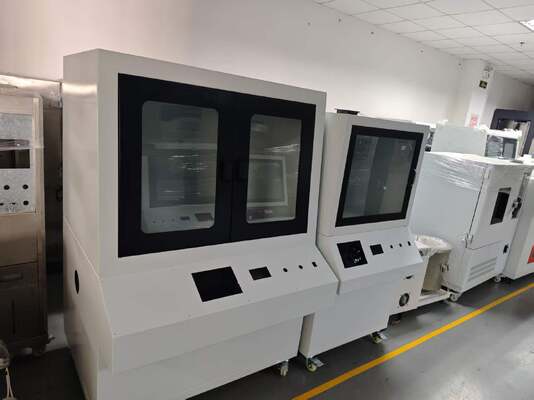

Système d'essai de résistance à haute température

Système d'essai de résistance à haute température

1- champ d'application:Convient principalement pour tester la résistance à la rupture et la résistance à la tension des matériaux isolants solides (plastiques, caoutchouc, matériaux stratifiés, films, résines, mica, céramique, verre,peintures isolantes, et autres matériaux et composants isolants) sous tension de fréquence de puissance ou tension de courant continu.
2. Répondre à la norme: méthode d'essai GB/T 1408-2006 pour la résistance électrique des matériaux isolants
GB/T3333 Méthode d'essai pour la décomposition du papier de câble par tension et fréquence de puissance
HG/T 3330 Détermination de la résistance à la décomposition du film de peinture isolante
GB/T 12656 Méthode d'essai pour la décomposition du papier condensateur par tension et fréquence de puissance
GB/T1695-2005 caoutchouc vulcanisé - Épreuve de résistance à la rupture par tension et résistance à la tension


3 Caractéristiques du produit:L'acquisition de tension par les équipements haute tension nécessite un système d'acquisition relativement élevé.qui a une forte capacité anti-interférenceIl utilise des lignes de données d'isolation photoélectrique et la communication informatique pour assurer le fonctionnement sûr de l'équipement et de l'ordinateur au moment de la panne


4 Paramètres techniques:
Capacité électrique 3 KVA
Précision de tension ≤ 1,5%
Matériaux principaux en tôle
Voltage de sortie AC/DC 50 KV
Courant de fuite de 0 à 100 mA
Taux de renforcement 0,1 KV/S à 5 KV/S
Arrêt de jugement de panne: arrêt de jugement de tension/arrêt de jugement de courant

5. Composition du système:
Module de contrôle: Cet instrument est contrôlé par un logiciel informatique supérieur et est un nouvel instrument de test de résistance diélectrique de troisième génération développé indépendamment par notre société.Le système de commande de base de cet instrument est contrôlé, et la partie d'acquisition des données est complétée par un module d'intégration numérique.résoudre efficacement le problème de l'anti-interférence pendant le processus d'essaiL'acquisition de tension et de courant est complétée par des capteurs de haute précision.
Module de régulation de tension: Ce module est principalement utilisé pour la régulation de tension et peut régler le taux de boost.Les principaux composants matériels comprennent les régulateurs de tensionLe logiciel est facile à utiliser et peut afficher en temps réel la courbe dynamique du courant de propulsion et de fuite.et le taux de rebond peut être ajusté en fonction de ses propres besoinsAprès la panne, il s'arrête automatiquement, enregistre les résultats des tests, affiche les données des tests, rend des jugements précis, et peut enregistrer, analyser,et données d'essai d'impression.
Module haute tension: Ce module utilise principalement un générateur haute tension pour augmenter la tension à partir d'une basse tension à un débit fixe.Les composants de base sont principalement constitués de transformateurs et d'accessoires anti-interférences correspondants.
Module d'essai: Cette section est principalement constituée d'électrodes d'essai de support, de réservoirs d'huile d'essai et de supports d'essai, qui peuvent être effectués dans un environnement d'essai à haute température en fonction des besoins de l'utilisateur.
