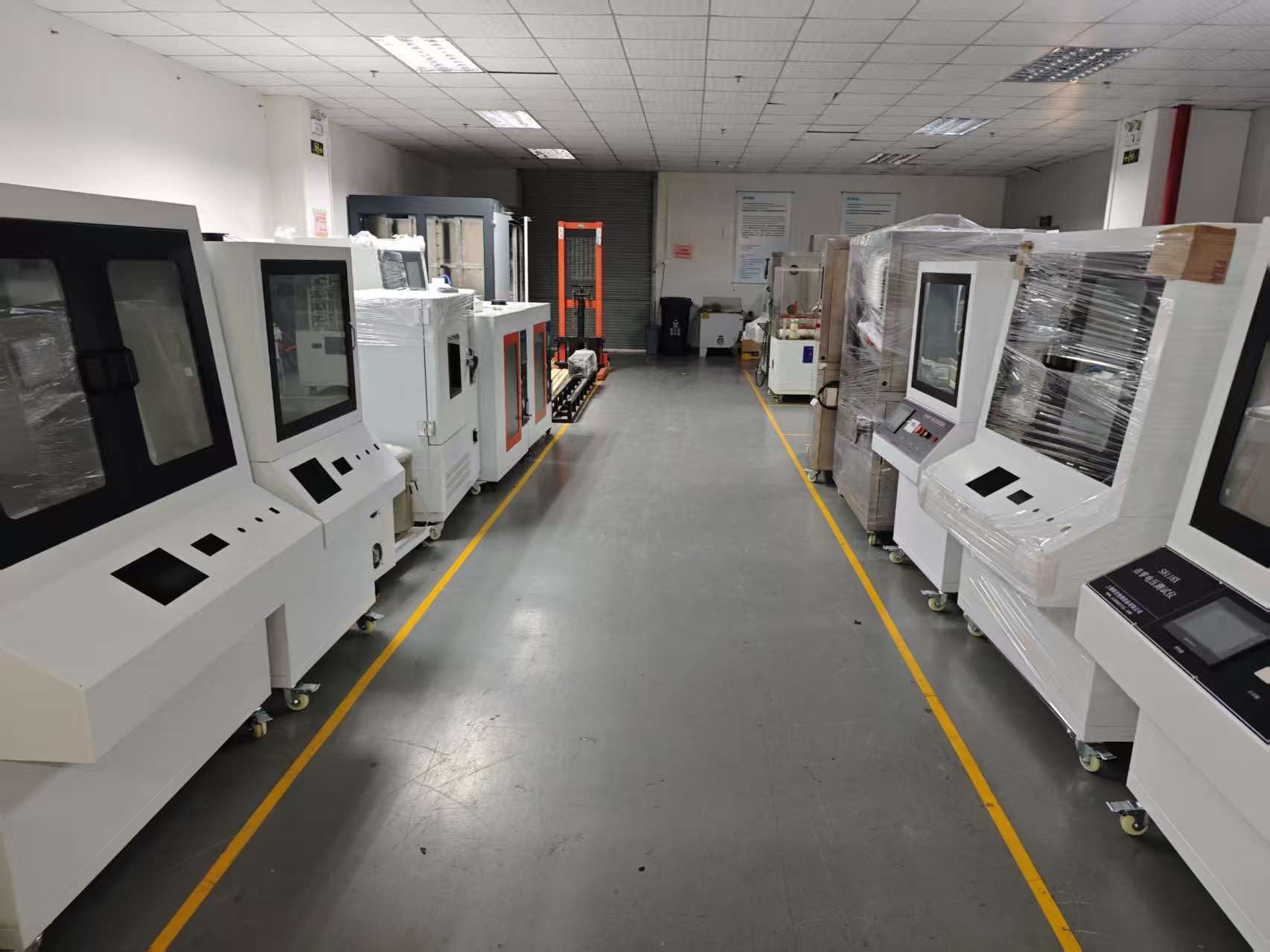

항복전압시험기
1, 적용 범위 및 기능
전압 파괴 시험기 - 상용 주파수 전압 또는 DC 전압 하에서 고체 절연 재료(예: 플라스틱, 고무, 라미네이트, 필름, 수지, 운모, 세라믹, 유리, 절연 페인트 및 기타 절연 재료 및 부품)의 파괴 강도 및 전압 저항을 테스트하는 데 주로 적합합니다.
2, 시스템 구성:
제어 모듈: 이 장비는 컴퓨터 상위 컴퓨터 소프트웨어에 의해 제어되며 당사가 독자적으로 개발한 새로운 3세대 절연 내력 테스트 장비입니다. 이 장비의 핵심 제어 시스템은 PLC에 의해 제어되며 데이터 수집 부분은 디지털 통합 모듈에 의해 완료됩니다. 컴퓨터와의 통신 및 데이터 수집은 광전 절연 라인을 통해 완료되어 테스트 과정에서 간섭 방지 문제를 효과적으로 해결합니다. 전압 획득 및 전류 획득은 고정밀 센서로 완료됩니다.
전압 조정 모듈: 이 모듈은 주로 전압 조정에 사용되며 부스트 속도를 조정할 수 있습니다. 그것은 높은 전압 제로 제한과 높은 전압 부스트 제한을 가지고 있습니다. 주요 하드웨어 구성 요소에는 전압 조정기, 모터 및 기타 부품이 포함됩니다. 이 소프트웨어는 작동하기 쉽고 부스트 곡선과 누설 전류 동적 곡선을 실시간으로 표시할 수 있습니다. 동시에 부스트 속도는 무한히 조정 가능하며 자신의 필요에 따라 부스트 속도를 조정할 수 있으므로 부스트 속도가 정말 균일하고 정확해집니다. 고장 후 자동 정지, 테스트 결과 기록, 테스트 데이터 표시, 정확한 판단, 테스트 데이터 저장, 분석, 인쇄 등이 가능합니다.
고전압 모듈: 이 모듈은 주로 고전압 발생기를 사용하여 저전압에서 설정된 속도로 전압을 승압합니다. 핵심 구성 요소는 주로 변압기와 그에 맞는 간섭 방지 액세서리로 구성됩니다.
테스트 모듈: 이 섹션은 주로 지원 테스트 전극, 테스트 오일 탱크 및 테스트 브래킷으로 구성되며 사용자 요구에 따라 고온 테스트 환경에서 수행할 수 있습니다.
