Dispositivo de ensayo para la combustión y liberación de calor en haces de alambre y cable EN50399

Introducción del producto

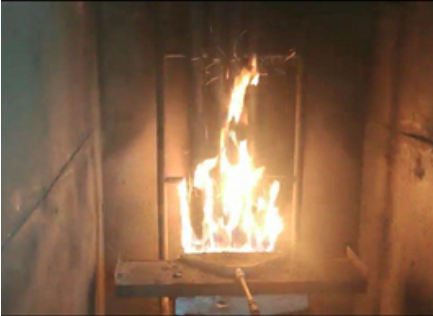

El probador de combustión vertical del haz de alambre y cable está diseñado de acuerdo con los requisitos de la norma UL1685, GB18380.31 normas para ensayos de combustión de haces de cables y cables y otras normas pertinentes. y cumplir con las normas IEC60332-3-10, KSCIEC60332-3-21~25 (clase A~D). Cuando se suministra una cierta cantidad de gas a la caja y se utiliza una fuente de encendido estándar para la ignición,este instrumento puede utilizarse para probar la propagación de la llama vertical a la llama vertical eléctrica y el estado de los cables y cables verticalesAdemás, si el quemador de este probador se ajusta en 20 grados, puede cumplir con el estándar de prueba IEEE383 (IEEE1202).También puede medir valores de potencia como H.R.R. (velocidad de liberación de calor), S.P.R. (velocidad de generación de humo), etc.

El sistema de ensayo de liberación de calor se basa completamente en las normas GBT31248-2014 y EN50399:2011 y agrega tubos de humo, tubos de admisión de aire y ventiladores de ensayo de liberación de calor sobre la base de GB18380.31 horno de ensayo de combustión de paquetes. Prueba del rendimiento de liberación de calor de combustión de cables y cables.

Estándar:

.UL1685
.CEI 60332-3-10 Las condiciones de las condiciones de trabajo
.EN 50399
.GB/T 18380.31
.GBT31248-2014 Las condiciones de los vehículos de transporte de pasajeros

Características de las cajas
1El tamaño de la caja de ensayo de acero inoxidable es de 1000 ± 100 (W) x2000 ± 100 (D) x4000 ± 100 (H) mm. La superficie interior de la caja es superior al suelo,y hay material aislante colocado en la parte posterior.
2. Equipado con escaleras de acero inoxidable estándar de acuerdo con los requisitos de GB / T18380.31; Un conjunto de escalera de 800 mm de ancho y un conjunto de escalera estrecha de 500 mm;
3El material de la escalera de acero es acero inoxidable; resistencia a la corrosión; fácil de limpiar;
4En la parte inferior de la caja hay una entrada de aire de 800 ± 20 (W) × 400 ± 10 (D) situada a 150 ± 10 mm delante de la caja.
5En el interior de la caja está instalado un termopar blindado de tipo K importado con un diámetro de 2 mm.
6La parte superior de la caja está equipada con un anemómetro; monitorear el entorno de velocidad del viento fuera de la cámara de combustión;En la parte superior de la caja hay un conducto de escape de 300 ± 30 (W) × 1000 ± 100 (D), que facilita la eliminación del humo durante el proceso de ensayo; velocidad del viento ajustable de 10 m/s;
8. Equipado con un gabinete de control eléctrico estándar;
9. tuberías de escape de acero inoxidable y accesorios relacionados;

Sistema de combustión:
1. Quemador: lámpara de gas propano tipo correa, tamaño 257 mm × 4,5 mm, con un total de 242 agujeros dispuestos en tres filas, con 81, 80 y 81 agujeros respectivamente.y la distancia entre los agujeros es 3.2 mm;
2. Importado AGF luz de pulverización mecha de los Estados Unidos, longitud 257 mm;
3. válvula de bolas de alta precisión, control de encendido/apagado del gas;
4. Medidor de caudal: medidor de caudal de aire de entrada y de caudal de gas y válvula de control; Bajo condiciones de 100kpa y 20C: velocidad de caudal de aire: (77.7 ± 4.8)
La cantidad de agua que debe utilizarse en el ensayo deberá ser igual o superior a la cantidad de agua que debe utilizarse en el ensayo.
5- Medidores de presión y válvulas reguladoras de presión importadas;
6. Dispositivo de encendido automático;
7. Ángulo de combustión: 20 grados;
8Los caudales de aire y gas en el quemador deben complementar la temperatura y la presión, que muchos sistemas tradicionales ignoran.El proceso de compensación de gas y aire puede completarse automáticamente a través de programas informáticos.

9. Monitoreo en tiempo real de la temperatura dentro de la caja; Equipado con alarma de alta temperatura y control automático del apagado de la fuente de gas;
10El conducto de escape de humo está equipado con un puerto de succión de liberación de calor; sistema de análisis de liberación de calor de combustión externa

Sistema de control:
1. PLC combinado con un sistema de control de pantalla táctil de pantalla grande;
2El sistema se enciende y sincroniza automáticamente.
3Los datos experimentales se almacenan automáticamente y se pueden consultar libremente; el informe de ensayo se puede imprimir libremente;
4Función de recordatorio de tiempo de 40 minutos y 1 hora;
5. Dispositivo de seguridad de emergencia;
6. Los parámetros estándar se pueden consultar en la pantalla;

Parámetros del equipo:
1El tamaño de la caja de ensayo es de 1000 ± 100 (W) x 2000 ± 100 (D) x 4000 ± 100 (H) mm y la precisión del anemómetro es de 0,1 m/s.
2. El termoparejo es un termoparejo blindado tipo K con un diámetro de 2 mm;
3El coeficiente de aislamiento de la caja es de 0,7 W/m2K.
4- Rango del anemómetro de fuente de aire: 8000L/min; regulación de la velocidad del viento (5000 ± 500) L/min;
5Gas: propano de grado técnico de pureza del 95% (que deberá proporcionar el cliente)
6. Flujo de control de gas: 100kpa, en condiciones de 20C: flujo de aire: (77,7 ± 4,8) L/min; propano (13,5 ± 0,5) L/min; selección y preparación; dispositivo de tratamiento de humo y polvo;
Especificación
El modelo TTech-GBT18380B
Tamaño 1165 (W) × 2165 (D) × 4350 (H) mm Tamaño de la consola 600 (W) × 750 (D) × 1600 (H) mm Fuente de alimentación AC220V, 50/60hz, 15A Peso 1500kg
